Functiebeschrijving

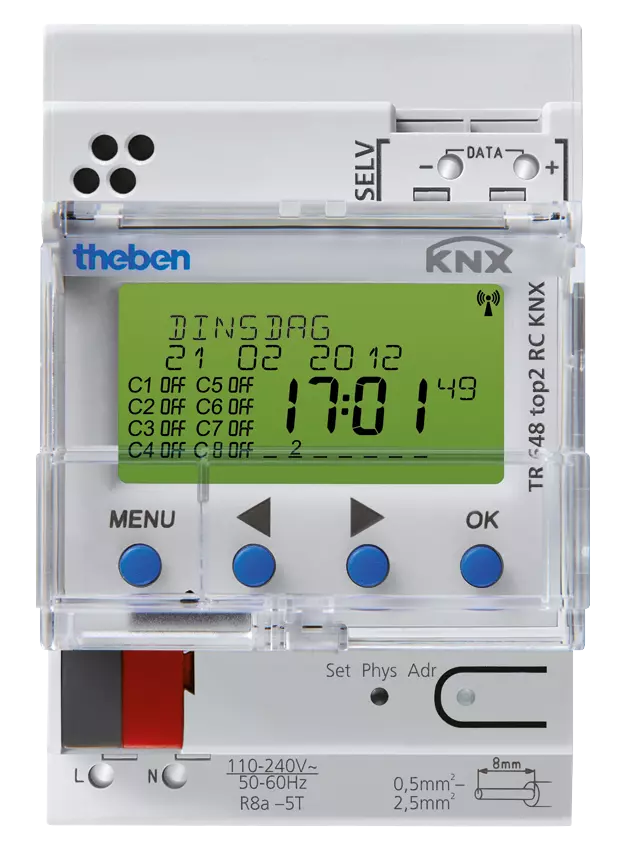

Digitale schakelklok met jaar- en astroprogramma
*Leverbaar vanaf september 2025*
App-programmering mogelijk dankzij geïntegreerde BLE-module
Veilige inbedrijfstelling en communicatie dankzij ondersteuning van KNX Data Secure
Tijdsynchronisatie door aansluiting van een externe DCF- of GPS-antenne, bij GPS is bovendien positiebepaling voor het Astroprogramma
8 kanalen
DuoFix verende steekklemmen voor telkens 2 draden
Tekstgestuurde programmering op het display
800 geheugenplaatsen
Interface voor OBELISK top2 geheugenstick (pc-programmering)

8 jaar gangreserve (lithiumbatterij)
AAN-UIT schakeltijden
Impulsprogramma
Cyclusprogramma
Omvangrijke jaarklokfunctie
Astronomische schakelfunctie (automatische berekening van de zonsopgangs- en -ondergangstijden voor het hele jaar)
Schakelvoorselectie
Schakeling continu AAN/UIT
Countdown-timer
Geïntegreerde bedrijfsurenteller
Vakantieprogramma
2 toevalprogramma's
Displayverlichting (uitschakelbaar)
PIN-codering
Automatische zomer-/wintertijdomschakeling
Tijd- en datumsynchronisatie met andere busdeelnemers

Technische specificaties

Bedrijfsspanning KNX	Busspanning, ≤10 mA
Bedrijfsspanning	110 V AC - 240 V AC
Frequentie	50 - 60 Hz
Breedte	3 TE
Soort montage	DIN-rail
Aantal kanalen	8
Aantal geheugenplaatsen	800
Gangnauwkeurigheid bij 25 °C	typisch ± 0,25 s/dag (Quarts) of DCF77/GPS
Kortste schakeltijd	1 s
Display	LCD
Omgevingstemperatuur	-5°C ... 45°C
Beschermingsgraad	IP 20
Beschermingsklasse	II volgens EN 60 730-1

Totale KNX-database KNXprod	ZIP	KNXprod (22,1 MB)
KNX-database (afzonderlijke apparaten)	ZIP	TR 648 top3 RC KNX-KNX-Database (Single Product) (196,2 kB)
Bedieningshandleiding	PDF	TR 648 top3 RC KNX-Bedieningshandleiding (2,7 MB)
Handboek	PDF	TR 648 top3 RC KNX-Handboek (789,9 kB)
Software	ZIP	OBELISK top3-Software (154,0 MB)
Infosheet	PDF	TR 648 top3 RC KNX (767,7 kB)
